Besarnya tegangan pada blok-blok televisi.

Besarnya tegangan pada blok-blok televisi.

Assalamu'alaikum warohmatullohi wabarokatuh.

Pengunjung yang budiman, kali ini Maswar Servis akan memberikan sebuah data tegangan pada pesawat televisi,namun tentunya ini belum mencakup semuanya dan tentu saja akurasinya belum tentu 100% benar.Namun semoga dengan postingan ini sedikit membantu terutama bagi tehnisi televisi yang masih pemula.

Berikut adalah datanya:

Tegangan RGB : di input 2-3V,output 80-130V saat ada gambar.

Tegangan pada elco 250V: sebesar 185 v.

Tegangan pada heater: 3-6Volt ac.

Tegangan pada IC chroma: dari 3.3/5V/8v/9v/­ 12v

Tegangan pada tuner:

-AGC 3V jika B+5V,6-7v jika B+12v

-VT bervariasi tergantung channel yg ditangkap frekuensi semakin rendah volt kecil,frekuensi semakin tinggi volt semakin naik.

Dalam mengukur tegangan Sebaiknya kabel probe hitam ke socket tuner,kabel merah ke + elco yg mau diukur, contoh elco 10muf/160v lihat tulisan pada body elco maka tegangan yg terukur biasanya antara:

90V untuk tv panasonic box hitam,

115V untuk tv polytron,mesin china,sharp jadul,toshiba,detron,etron fujielectric,akira,akari;

125V untuk tv samsung,sharp piccolo lihat ada SE125V/130V itu ic penentu tegangan out/keluar acmatic,

135v-140V untuk tv 29-34 inch,

Pada elco 10uf/250V-22uf/250V akan terukur tegangan:

125v untuk TV sanyo,

150V untuk sharp jadul,

185V untuk tv sharp alexander,piccolo,samsung,polytr­ on dll,

200V untuk tv sanyo,sony 29 inch,

Elco 470uf/35v akan terukur 24V/mesin china,

1000uf/25V akan terukur 12-14V mesin china

suplay input 7805/7809/7812,

Elco 1000uf/25V akan terukur 14-17V suplay audio amplifier,sedngkan untuk tegangan B+ ic micon standar antara 3.3V tv sharp wonder/­ universe ic tda9381,4.8v tv samsung,polytron,sharp piccolo,digitec/polytron.

Itulah yang dapat Maswar Servis posting kali ini, kritik dan saran dari pra senior senantiasa ditunggu.

Baca artikel lengkap di sini.

Tulisan lain diluar elektronika baca disini.
Wassalam.

Alternatif pengganti atau persamaan transistor.

Alternatif pengganti atau persamaan transistor.

Assalamu'alaikum warohmatullohi wabarokatuh.

Pengunjung yang budiman, selamat berjumpa lagi dengan postingan Maswar Servis yang kali ini akan menuliskan tentang alternatif pengganti apabila dalam praktek kita tidak menemukan sebuah seri transistor tertentu. Jika kita berkeras tidak mau mengganti dengan type lain tentunya pekerjaan akan terbengkalai, namun kita sembarangan mengganti tanpa memperhatikan karakteristik dari transistor juga kurang bagus.Oleh karena itulah semoga postingan yang menampilkan sebagian dari persamaan transistor ini bisa sedikit membantu kawan-kawan penghoby elektronika maupun rekan tehnisi.

Berikut adalah daftar persamaan tersebut.

BC107, BC108, BC109, BC147, BC148, BC149, BC171, BC172, BC173, BC182, BC183, BC184, BC207, BC208, BC209, BC237, BC238, BC239, BC317, BC318, BC319.

BC107, BC109, BC147, BC149, BC207, BC209, BC237, BC239, BC167, BC169.

2N929, 2N929, 2N930, A747, A747, A749, 2N5825, 2N5827, 2N4966, 2N4967, 2N5209, 2N5210.

BC347, BC348, BC349, BC382, BC384, BC407, BC408, BC409, BC413, BC414, BC415, BC547, BC548, BC549, BC582, BC583, BC584.

BC167, BC167, BC169, BC237, BC239, BC207, BC209, BC239, BC307, BC338, BC547, BC548, BC239.

2N5209, 2N5210, 2N5825, 2N5827, 2N4966, 2N4967, 2N6015, 2N5818.

BC157, BC158, BC159, BC177, BC178, BC204, BC205, BC212, BC213, BC214, BC250, BC251, BC252, BC261, BC262, BC263, BC307, BC308, BC309, BC320, BC321, BC322, BC350, BC351, BC352, BC415, BC416, BC417, BC412, BC413, BC414, BC357, BC358.

BC157, BC157, BC159, BCY70, BC204, BC204, BC307, BC309, BC307, BC566B, BC307, BCY71.

BC309, BC320, BC322, BC287, BC309, BC204, BCX95, BC239, BC238.

2N3965, 2N3965, 2N4249, 2N4248, 2N6015, 2N6003, 2N6017, 2N6003, 2N5086, 2N5087, 2N5066, 2N5067, 2N2222A, 2N5827, 2N8025.

Dalam tiap satu kelompok tersebut transistor dapat saling menggantikan denagan karakteristik yang tidak jauh berbeda.Data diperoleh dari sharing pengguna facebook yang telah dilkukan editing sedemikian rupa sehingga diharapkan pembaca dapat memehami dengan mudah dan praktis.Kepada para pengunjung yang kebetulan lebih senior mohon kiranya sudi memberikan koreksi apabila ada kesalahan.Semoga postingan Maswar Servis kali ini tetap membawa manfaat dan solusi bagi yang kebetulan kesulitan untuk mendapatkan transistor yang diperlukan.

Wassalam.

Cara setting bias dan DC ofset pada power amplifier kelas AB.

Cara setting bias dan DC ofset pada power amplifier kelas AB.

Assalamu'alaikum warohmatullohi wabarokatuh.

Para pengunjung yang budiman,beberapa pertanyaan tentang bias dan DC ofset sering ditanyakan oleh tema-teman yang akan merakit amplifier,untuk itulah kali ini Maswar Servis mencoba untuk membuat posting tentang itu.Namun perlu dicatat bahwa sebagai manusia yang masih banyak kekurangan tentunya sangat mungkin ada kesalahan. Jadi kritik dan saran masih sangat diharapkan.

Pengunjung sekalian,kemampuan melakukan setting pada power amplifier merupakan yang harus dikuasi jika kita merakit sebuah power amplifier transistor berdaya besar,mengapa demikian ? Mungkin itu pertanyaannya. Karena jika kita tidak menguasainya akan mengakibatkan kerusakan pada power transistor dan juga bisa membakar spul /gulungan speaker. Melakukan setting bias dan DC offset pada power amplifier kadang-kadang menjadi hal yang gampang-gampang susah. Oleh karena itu sebelum mencoba power amplifier maka pastikan bahwa kita bisa konsentrasi penuh ke amplifier yang sedang kita hadapi.

Pada umumnya sebuah power amplifier transistor terdiri dari tiga bagian utama, yaitu masukan audio, bagian tengah dan bagian akhir.Untuk memulai setting maka pastikan bahwa jalur PCB anda sudah benar. Pastiakn juga semua komponen amplifier sudah terpasang dan tersolder dengan benar dan tidak ada letak kaki komponen yang terbalik.

Hubungkan input amplifer ke ground agar benar-benar tidak ada sinyal audio masukan yang bisa menggangu proses setting. Biasanya pengaturan atau setting power amplifier kelas AB ada pada bagain input P1 dan bagain tengah P2. Dimana potension meter P1 digunakan untuk mengatur DC offset pada jalur output ke speaker agar mendapatkan DC offset mendekati 0-volt, atau harus dibawah 20 miliVolt. Caranya gunakan multimeter pada DC voltmeter diset DC 2.5V range. Kemudian letakkan jarum setting merah pada output speaker, sedang jarum hitam dihubungkan ke induk grounding star. Lalu atur potensio meter P1 hingga mendapatkan DC offset paling rendah (mendekati nol atau dibawah 20mV).

Apabila pada bagain input stage power amplifier anda tidak ada potensio meter P1 maka anda tinggal mengatur setting bias yang biasanya terletak pada VAS atau blok tengah power amplifier. Atur multimeter pada ampere meter yang diset ke 500mA. Kemudian lepaskan kabel Vcc dan disambung seri power supply - jarum multimeter merah - multimeter - jarum multimeter hitam - power amplfier.

Nyalakan power amplifer dan atur hingga multi meter menunjuk 50mA. Sampai disini maka power amplifier lekas AB anda sudah siap untuk digunakan.Masawr Servis sarankan untuk mengatur bias sampai sekitar 120mA untuk menghasilkan suara /audio yang lebih berkualitas. Tentunya semakin besar arus biasnya akan semakin baik kualitas aduio yang dihasilkan, dan resikonya power amplifier akan semakin panas, maka anda harus memperhatikan atau menambah besarnya aluminum pendingin transistor.Jika dirasa perlu bisa menambah kipas untuk mengurangi panas.

Bahkan anda bisa mengatur arus bias hingga 250 mA asal DC ofset yang dihasilkan masih mendekati nol. Selamat mencoba untuk mendaptkan kualitas suara sesuai dengan selera telinga anda. Bila anda sudah menguasai cara setting bias dan DC offset, maka mau merakit amplifier berapa watt pun tidak perlu lagi kuatir ada masalah.

Semoga tulisan ini sekaligus menjawab pertanyaan teman-teman baik di sms maupun di group facebook.Mudah-mudahan bermanfaat dan sekali lagi kritik,saran dan masukan dari para senior tetap diharapkan.

Wassalam.

Syarat tv politron bisa menyala atau start.

Syarat agar TV Polytron bisa menyala atau start.

Assalamu'alaikum warohmatullohi wabarokatuh.

Selamat jumpa lagi para pengunjung yang budiman,kali ini Maswar Servis akan membuat postingan tentang telavisi semoga saja dapat bermanfaat bagi para pembaca sekalian.Hal ini berdasarkan dari pengalaman baik diri sendiri maupun teman-teman yang akhirnya dapat diambil sebuah kesimpulan,jika ada kurang sempurnanya artikel atau postingan ini mohon koreksi dari para senior.

Berikut ini adalah beberapa kondisi yang harus dicukupi supaya TV Polytron bisa start.

1.Tegangan B+ 115V harus 115V pada 20” dan 21” serta 113V pada 14”.

2.Tegangan IC program (5V standby) minimal 4,5V.

3.Tegangan reset (pin3 IC KA7045, kaki3,dekat IC program) minimal 4,5V.4.VCCD untuk STV22xx (pin35) minimal 4,5V.

5.Pastikan SDA dan SCL pada STV22xx ke IC program terhubung dan tidak ada gangguan.

6.Pin proteksi IC program (pin16) harus lebih dari 3V (jika diurut menuju ke output vertikal), jika kurang TV akan protek.

7.Pin BCL (pin46) tidak boleh kurang dari 1V. Jika kurang dari 1V, horisontal output dari STV22xx akan non aktif (tegangan hampir sama dengan 8V, sehinga transistor driver horisontal sangat panas).

8.Tegangan VCC1 (pin45) pada STV22xx minimal 7,3V.

Pada mesin type yang lain, misalnya HBEA-001A, tegangan 5V (on)dan 8V (on) tidak lagi menggunakan 7805 dan 7808, melainkan menggunakan transistor untuk regulasinya(2SD313). Menurut pengalaman Maswar Servis, gangguan gagal startup (meskipun smps bagus) sering disebabkan komponen-komponen dalam regulator 5 dan 8V tersebut ada yang gak beres (paling sering elko kering), penggantian total daerah tersebut terbukti sering manjur. Mulai dari elco-elco sampai dengan transistor regulatornya jangan lupa juga dioda zenernya (9V1).

Demikianlah postingan Maswar Servis untuk kali ini semoga membawa manfaat.Amiin.

Jangan lupa jika ingin mengunjungi blog ini lagi alamatnya adalah http://cahsluwur.blogspot.com

Sampai jumpa lagi.

Wassalam.

NTC dan LDR.

NTC dan LDR.

Assalamu'alaikum warohmatullohi wabarokatuh.

Salam elektronika. Para pengunjung blog yang berbahagia,jumpa lagi dengan postngan Maswar Servis,dan saat ini akan kita bahas tentang resistor tidak tetap yang nilai resistansinya dapat berubah-ubah secara otomatis.

Yang termasuk golongan ini antara lain :

1.NTC (Negative Temperature Coefficient). Komponen ini nilainya berubah berdasarkan suhu. Semakin panas maka nilai resistansi atau hambatannya semakin mengecil.

2. LDR ( Light Dependence Resistor). Komponen ini nilainya hambatannya berkurang jika terkena cahaya.LDR ini biasa digunakan untuk pengatur nyala lampu jalan yang mana apabila kondisi lampu akan menyala sendiri secara otomatis.

Inlah sebuah postingan singkat sebagai teori pendukung saja semoga tetap memberi manfaat kepada pengunjung sekalian. Amiin.

Wassalam.

Trimpot atau trimer potensiometer.

Trimpot atau trimer potensiometer.

Assalamu'alaikum warohmatullohi wabarokatuh.

Salam elektro. Apa kabar para pengunjung sekalian, baik-baik sajaa bukan.Kali ini pengetahuan komponen elektronika kita tambah satu lagi yaitu tentang trimpot.

Trimpot adalah resistor yang nilai hambatannya dapat dirubah secara manual. dengan cara ditrim dengan menggunakan obeng trim. Trimpot biasa dipakai untuk mengatur sinyal yang masuk.

Cara membaca membaca nilai resistansi.

Nilai hambatan trimpot, ada yang ditulis langsung ( mis : 2k, 5k dll) ada juga yang memakai sistim hitungan.

Nilai trimpot ditulis langsung pada badan trimpot 10k = 10 kilo ohm.

Pada badannya ditulis 103. (angka terakhir adalah banyaknya nol) jadi nilainya = 103 = 10,000 ohm = 10k 0hm.

Jika potensio meter kita ubah-ubah nilainya dengan sering melakukannya ,namun jika trimpot ini sekali kita dapatkan posisi yang tepat sudah tidak kita rubah lagi.

Demikian postingan singkat tentang trimpot semoga bermanfaat.Amiin.

Wassalam.

Mengenal potensiometer.

Mengenal potensiometer.

Assalamu'alaikum warohmatullohi wabarokatuh.

Salam elektronika.Para pengunjung blognya Maswar Servis yang budiman,jumpa dan kembali belajar bersama.Kali ini akan kita bahas tentang potensiometer.

Potensiometer adalah resistor tiga terminal dengan sambungan geser yang membentuk pembagi tegangan dapat disetel. Jika hanya dua terminal yang digunakan (salah satu terminal tetap dan terminal geser), potensiometer berperan sebagai resistor variabel yaitu hambatan yang nilainya dapat diubah-ubah. Potensiometer biasanya digunakan untuk mengendalikan rangkaian elektronik seperti pengendali suara (tone control) pada penguat.

Bagian-bagian potensiometer terdiri dari:

-Elemen resistif

-Badan

-Penyapu (wiper)

-Sumbu

-Sambungan tetap pertama.

-Sambungan penyapu.

-Cincin.

-Baut.

-Sambungan tetap kedua.

Potensiometer jarang digunakan untuk mengendalikan daya tinggi (lebih dari 1 Watt) secara langsung. Potensiometer digunakan untuk menyetel taraf isyarat analog (misalnya pengendali suara pada peranti audio), dan sebagai pengendali masukan untuk sirkuit elektronik. Sebagai contoh, sebuah peredup lampu menggunakan potensiometer untuk menendalikan pensakelaran sebuah TRIAC, jadi secara tidak langsung mengendalikan kecerahan lampu.

Potensiometer yang digunakan sebagai pengendali volume kadang-kadang dilengkapi dengan sakelar yang terintegrasi, sehingga potensiometer membuka sakelar saat penyapu berada pada posisi terendah.

Konstruksi potensiometer.

Sebuah potensiometer biasanya dibuat dari sebuah unsur resistif semi-lingkar dengan sambungan geser (penyapu). Unsur resistif, dengan terminal pada salah satu ataupun kedua ujungnya, berbentuk datar atau menyudut, dan biasanya dibuat dari grafit, walaupun begitu bahan lain mungkin juga digunakan sebagai gantinya. Penyapu disambungkan ke terminal lain. Pada potensiometer panel, terminal penyapu biasanya terletak di tengah-tengah kedua terminal unsur resistif. Untuk potensiometer putaran tunggal, penyapu biasanya bergerak kurang dari satu putaran penuh sepanjang kontak. Potensiometer "putaran ganda" juga ada, elemen resistifnya mungkin berupa pilinan dan penyapu mungkin bergerak 10, 20, atau lebih banyak putaran untuk menyelesaikan siklus. Walaupun begitu, potensiometer putaran ganda murah biasanya dibuat dari unsur resistif konvensional yang sama dengan resistor putaran tunggal, sedangkan penyapu digerakkan melalui gir cacing. Disamping grafit, bahan yang digunakan untuk membuat unsur resistif adalah kawat resistansi, plastik partikel karbon dan campuran keramik-logam yang disebut cermet. Pada potensiometer geser linier, sebuah kendali geser digunakan sebagai ganti kendali putar. Unsur resistifnya adalah sebuah jalur persegi, bukan jalur semi-lingkar seperti pada potensiometer putar. Potensiometer jenis ini sering digunakan pada peranti penyetel grafik, seperti ekualizer grafik. Karena terdapat bukaan yang cukup besar untuk penyapu dan kenob, potensiometer ini memiliki reliabilitas yang lebih rendah jika digunakan pada lingkungan yang buruk.

Potensiometer tersedia dengan relasi linier ataupun logaritmik antara posisi penyapu dan resistansi yang dihasilkan (hukum potensiometer atau "taper").

Pembuat potensiometer jalur konduktif menggunakan pasta resistor polimer konduktif yang mengandung resin dan polimer, pelarut, pelumas dan karbon. Jalur dibuat dengan melakukan cetak permukaan papua pada substrat fenolik dan memanggangnya pada oven. Proses pemanggangan menghilangkan seluruh pelarut dan memungkinkan pasta untuk menjadi polimer padat. Proses ini menghasilkan jalur tahan lama dengan resistansi yang stabil sepanjang operasi.

Potensiometer linier.

Potensiometer linier mempunyai unsur resistif dengan penampang konstan, menghasilkan peranti dengan resistansi antara penyapu dengan salah satu terminal proporsional dengan jarak antara keduanya.. Potensiometer linier digunakan jika relasi proporsional diinginkan antara putaran sumbu dengan rasio pembagian dari potensiometer, misalnya pengendali yang digunakan untuk menyetel titik pusat layar osiloskop.

Potensiometer logaritmik.

Potensiometer logaritmik mempunyai unsur resistif yang semakin menyempit atau dibuat dari bahan yang memiliki resistivitas bervariasi. Ini memberikan peranti yang resistansinya merupakan fungsi logaritmik terhadap sudut poros potensiometer.

Sebagian besar potensiometer log (terutama yang murah) sebenarnya tidak benar-benar logaritmik, tetapi menggunakan dua jalur resistif linier untuk meniru hukum logaritma. Potensiometer log juga dapat dibuat dengan menggunakan potensiometer linier dan resistor eksternal. Potensiometer yang benar-benar logaritmik relatif sangat mahal.

Potensiometer logaritmik sering digunakan pada peranti audio, terutama sebagai pengendali volume. Potensiometer lilitan kawat daya tinggi. Potensiometer jenis apapun dapat digunakan juga sebagai rheostat.

Rheostat.

Cara paling umum untuk mengubah-ubah resistansi dalam sebuah sirkuit adalah dengan menggunakan resistor variabel atau rheostat. Sebuah rheostat adalah resistor variabel dua terminal dan seringkali didesain untuk menangani arus dan tegangan yang tinggi. Biasanya rheostat dibuat dari kawat resistif yang dililitkan untuk membentuk koil toroid dengan penyapu yang bergerak pada bagian atas toroid, menyentuh koil dari satu lilitan ke lilitan selanjutnya.

Potensiometer tiga terminal dapat digunakan sebagai resistor variabel dua terminal dengan tidak menggunakan terminal ketiga. Seringkali terminal ketiga yang tidak digunakan disambungkan dengan terminal penyapu untuk mengurangi fluktuasi resistansi yang disebabkan oleh kotoran.

Demikian potingan Maswar Servis tentang potensiometer semoga dapat dipahami dan dapat membantu dalam praktek nantinya.Jika ingin mengunjungi blog ini lagi tetapi tak tahu alamatnya,maka perlu dicatat bahwa alamat blog ini adalah http://cahsluwur.blogspot.com.

Wassalam.

Cara membaca nilai resistor berdasarkan warna gelang atau cincinnya.

Cara menbaca gelang resistor berdasarkan warna gelang atau cincinnya.

Assalamu'alaikum warohmatullohi wabarokatuh.

Selamat berjumpa kembali dengan postingan Maswar Servis yang sebenarnya juga masih perlu banyak belajar.Namun ditengah beberapa kekurangan tergugah rasa untuk bisa berbagi apa yang telah Maswar Servis punya meskipun masih jauh dari kata sempurna.Kali ini akan di bahas tentang cara membaca nilai resistansi atau nilai ohm dari resistor.

Agar lebih mudah untuk mengingatnya perlu dihafalkan dulu rangkaian kata HI CO ME O KU HI U A PU. Karena itu adalah menunjukkan nilai angka. Setelah hafal betul kita lanjutkan pembahasannya.

HItam=0

COklat=1

MErah=2

Oranye=3

KUning=4

HIjau=5

BIru=6

Ungu=7

Abu-abu=8

PUtih=9

Adapun gelang warna emas atau perak adalah nilai toleransi dan dalam membaca resistor gelang emas atau perak di belakang Posisi gelang pertama dan kedua adalah menunjukkan angka, sedangkan gelang ke tiga adalah banyaknya nol. Ke 4 toleransi.

Contoh

Warna gelang merah,ungu,merah, emas. Maka nilainnya adalah 2 7 00 ohm= 2700ohm atau 2,7 k atau sering ditulis 2k7. Warna emas adalah toleransi 5%. Artinya bila dites dengan AVO meter ada penyimpangan kurang/lebih 5% masih diperbolehkan Warna gelang coklat, hitam, merah, perak. Artinya 1 0 00 = 1000 ohm = 1 kilo ohm biasa ditulis 1 K saja.

Itulah cara membaca nilai resistor postingsn Maswar Servis untuk kali ini,selamat berlatih dengan resistor yang telah disediakan.Semoga membawa manfaat.Amiin.

Wassalam.

Prinsip kerja televisi dari pemancar sampai ke penerima.

Prinsip kerja televisi dari pemancar sampai ke penerima.

Assalamu'alaikum warohmatullohi wabarokatuh.

Pengunjung blog yang budiman, dari statistik kunjungan blog Maswar Servis dapat menyimpulkan bahwa postingan yang bersifat teori pengetahuan sangat kalah peminat jika dibandingkan dengan solusi instan dan cepat terhadap sebuah kerusakan pada pesawat televisi. Walaupun demikian pada postingan ini Maswar Servis tetap akan menyajikan sebuah pengetahuan yang mendasar tentang televisi terlepas dari banyak atau sedikitnya peminat. Kali ini akan disajikan tentang dasar prinsip kerja televisi.

Dasar prinsip kerja televisi.

Fungsi dari pemancar televisi adalah mengubah suara dan gambar menjadi gelombang elektromagnetik yang nantinya akan ditangkap oleh pesawat penerima televisi. Gelombang televisi menggunakan frekuensi VHF dan UHF, yaitu antara 100 MHz sampai 1000 MHz.

Sebuah pemancar televisi pada dasarnya terdiri dari pemancar audio dan pemancar video yang terpisah. Keduanya masing- masing untuk programa gambar dan programa suara. Namun demikian kedua gelombang tersebut dipancarkan melalui satu sistim antena pemancar.

Gambar pada layar televisi sebenarnya merupakan hasil dari reproduksi suatu obyek yang ditangkap lensa kamera stasiun televisi dan dipisahkan berdasrkan warna pokok yaitu merah (red), hijau (green) dan biru (blue). Hasil reproduksi itu kemudian ditransmisikan melalui udara atau juga kabel (untuk TV kabel). Antena atau juga sistim penerimaan televisi akan menangkap sinyal yang dipancarkan oleh stasiun pemancar televisi. Sinyal gambar akan diteruskan ke CRT setelah sebelumnya diperkuat di dalam rangkaian televisi.

Selain memancarkan gambar,stasiun pemancar televisi juga mengirimkan signal suara. Signal tersebut dapat ditangkap,diperkuat terlebih dahulu oleh rangkaian penguat,setelah diperkuat,getaran ini harus dipisahkan menjadi signal gambar dan signal suara. Signal suara akan diteruskan ke speaker setelah diperkuat oleh penguat audio.

Maswar Servis menyimpulkan bahwa fungsi penerima televisi adalah untuk menerima gelombang televisi dari dari stasiun pemancar dan mengubahnya menjadi gambar dan suara.

Agar antara gambar dengan suara selalu selaras atau sinkron, maka pada pesawat tilevisi harus dilengkapi dengan rangkaian alat sinkronisasi. Fungsi rangkaian sinkronisasi ini adalah mengontrol keselarasan antara gambar dan suara yang diterima oleh antena penerima televisi. Pada pesawat televisi generasi baru rangkaian sinkronisasi sudah dipadukan pada IC.

Demikian posting dari Maswar Servis untuk kali ini, semoga bisa menjadi ilmu yang bermanfaat. Amiin.

Wassalam.

Adaptor dengan menggunakan 4 dioda dirangkai sistem jembatan.

Assalamu'alaikum waroh matullohi wabarokatuh.

Para pengunjung yang budiman,kali ini Maswar Servis membuat postingan tentang adaptor 4 dioda dengan sistem jembatan, seperti yang tampak pada gambar diatas.Dua titik pertemuan antara anoda dan katoda terebut dihubungkan ke sumber tegangan AC dari sekunder trafo sesuai dengan tegangan yang diinginkan misalnya 12 volt,15 volt dan sebagainya. Adapun kaki - (min) dan + (plus) dari C2 menjadi output tegangan DC yang siap untuk mensuplay perangkat yang digunakan.

Fungsi R adalah untuk mengurangi tegangan jika keluaran dari C1 melebihi kebutuhan dari beban, dan nilai R bisa disesuaikan.Demikian postingat singkat kali ini semoga bisa bermanfaat bagi para pengunjung sekalian. Amiin.

Wassalam.

Hukum ohm.

Assalamu'alaikum warohmatullohi wabarokatuh.

Hukum ohm.

Selamat berjumpa lagi dengan postingan Maswar Servis yang kesekian kalinya,mudah-mudahan para pengunjug tidak merasa bosan,akan tetapi sebaliknya justru ketagihan.Marilah kita senantiasa belajar.Kembali kali ini kita akan melatih otak kita untuk berhitung.Mempelajari listrik maupun elektronika tak lepas dari sebuah teori yang dikenal dengan hukum ohm.

Hukum Ohm adalah suatu pernyataan bahwa besar arus listrik yang mengalir melalui sebuah penghantar selalu berbanding lurus dengan beda potensial yang diterapkan kepadanya. Sebuah benda penghantar dikatakan mematuhi hukum Ohm apabila nilai resistansinya tidak bergantung terhadap besar dan polaritas beda potensial yang dikenakan kepadanya. Walaupun pernyataan ini tidak selalu berlaku untuk semua jenis penghantar, namun istilah "hukum" tetap digunakan dengan alasan sejarah.

Secara matematis hukum Ohm dinyatakan dengan persamaan:

V = I.R

Dimana :

I adalah arus listrik yang mengalir pada suatu penghantar dalam satuan Ampere.

V adalah tegangan listrik yang terdapat pada kedua ujung penghantar dalam satuan volt.

R adalah nilai hambatan listrik (resistansi) yang terdapat pada suatu penghantar dalam satuan ohm.

Hukum ini dicetuskan oleh George Simon Ohm, seorang fisikawan dari Jerman pada tahun 1825 dan dipublikasikan pada sebuah paper yang berjudul The Galvanic Circuit Investigated Mathematically pada tahun 1827.

Dari rumus diatas bisa di balik menjadi I=V/R Jadi misalkan pada tegangan 12volt dipasang hambatan sebesar 100 ohm maka arus yang mengalir adalah 12:100 =0,12 Ampere.

Begitulah salah satu contoh penerapan hukum ohm,untuk yang lainnya silakan dicoba-coba sendiri.

Demikianlah sebuah postingan singkat Maswar Servis untuk kali ini semoga membawa manfaat sebagai teori pendukung dalam praktek baik di bidang listrik maupun elektronika.

Wassalam.

Mengenal AVO meter atau multitester analog.

Mengenal AVO meter atau multitester analog.

Assalamu'alaikum warohmatullohi wabarokatuh.

Pengunjung yang budiman selamat berjumpa lagi dengan postingan Maswar Servis yang kesekian kalinya, dan kali ini akan kita perkenalkan,tentunya bagi yang belum tahu, yaitu tentang AVO meter atau multitester atau multi meter.
Pengertian AVO Meter
AVO meter berasal dari kata ”AVO” dan ”meter”. ‘A’ artinya ampere, untuk mengukur arus listrik. ‘V’ artinya voltase, untuk mengukur voltase atau tegangan. ‘O’ artinya ohm, untuk mengukur ohm atau hambatan. Terakhir, yaitu meter atau satuan dari ukuran. AVO Meter sering disebut dengan Multimeter atau Multitester. Secara umum, pengertian dari AVO meter adalah suatu alat untuk mengukur arus, tegangan, baik tegangan bolak-balik (AC) maupun tegangan searah (DC) dan hambatan listrik.

AVO meter sangat penting fungsinya dalam setiap pekerjaan elektronika karena dapat membantu menyelesaikan pekerjaan dengan mudah dan cepat, Tetapi sebelum mempergunakannya, para pemakai harus mengenal terlebih dahulu jenis-jenis AVO meter dan bagaimana cara menggunakannya agar tidak terjadi kesalahan dalam pemakaiannya dan akan menyebabkan rusaknya AVO meter tersebut.

Berdasarkan prinsip kerjanya, ada dua jenis AVO meter, yaitu AVO meter analog (menggunakan jarum putar / moving coil) dan AVO meter digital (menggunakan display digital). Kedua jenis ini tentu saja berbeda satu dengan lainnya, tetapi ada beberapa kesamaan dalam hal operasionalnya. Misal sumber tenaga yang dibutuhkan berupa baterai DC dan probe / kabel penyidik warna merah dan hitam.

Pada AVO meter digital, hasil pengukuran dapat terbaca langsung berupa angka-angka (digit), sedangkan AVO meter analog tampilannya menggunakan pergerakan jarum untuk menunjukkan skala. Sehingga untuk memperoleh hasil ukur, harus dibaca berdasarkan range atau divisi. AVO meter analog lebih umum digunakan karena harganya lebih murah dari pada jenis AVO meter digital.

AVO Meter Analog

AVO Meter analog menggunakan jarum sebagai penunjuk skala. Untuk memperoleh hasil pengukuran, maka harus dibaca berdasarkan range atau divisi. Keakuratan hasil pengukuran dari AVO Meter analog ini dibatasi oleh lebar dari skala pointer, getaran dari pointer, keakuratan pencetakan gandar, kalibrasi nol, jumlah rentang skala. Dalam pengukuran menggunakan AVO Meter Analog, kesalahan pengukuran dapat terjadi akibat kesalahan dalam pengamatan.

Keterangan :

1. Meter Korektor, berguna untuk menyetel jarum AVO meter ke arah nol,saat AVO meter akan dipergunakan dengan cara memutar sekrupnya ke kanan atau ke kiri dengan menggunakan obeng pipih kecil.

2. Range Selector Switch adalah saklar yang dapat diputar sesuai dengan kemampuan batas ukur yang dipergunakan yang berfungsi untuk memilih posisi pengukuran dan batas ukurannya. Saklar putar (range selector switch) ini merupakan kunci utama bila kita menggunakan AVO meter. AVO meter biasanya terdiri dari empat posisi pengukuran, yaitu :

- Posisi (Ohm) berarti AVO Meter berfungsi sebagai ohmmeter, yang terdiri dari tiga batas ukur : x1; x10; dan K.

- Posisi ACV (Volt AC) berarti AVO Meter berfungsi sebagai voltmeter AC yang terdiri dari lima batas ukur : 10V; 50V; 250V; 500V; dan 1000V.

- Posisi DCV (Volt DC) berarti AVO meter berfungsi sebagai voltmeter DC yang terdiri dari lima batas ukur : 10V; 50V; 250V; 500V; dan 1000V.
>br>- Posisi DC mA (miliampere DC) berarti AVO meter berfungsi sebagai miliamperemeter DC yang terdiri dari tiga batas ukur, yaitu: 0,25; 25; dan 500.

Tetapi ke empat batas ukur di atas untuk tipe AVO meter yang satu dengan yang lain batas ukurannya belum tentu sama persis. Adapun rumus untuk membacanya adalah (BU:BS)X AP Batas ukur dibagi batas skala dikalikan angaka penunjukan.

Demikian postingan Maswar Servis kali ini semoga sapat dimengerti dan jika ingin bertanaya bisa dikusikan di face book.

Wassaslam.

Sifat-sifat kelistrikan bahan.

Sifat-sifat kelistrikan bahan.

Assalam'ualaikum warohmatullohi wabarokatuh.

Para pengunjung yang budiman,sebuah pengetahuan dasar yang wajib diketahui dan di fahami baik tehnisi listrik maupun tehnisi elektronika adalah pengetahuan tentang sifat kelistrikan bahan agar nantinya tidak terjadi kesalahan fatal akibat ketidak tahuan.Oleh karena itu sebelum lebih jauh mempelajari elektronika terlebih dahulu kita harus mengenal sifat kelistrikan bahan.

Sifat kelistrikan bahan digolongkan menjadi 3 golongan yaitu isolator,konduktor dan semi konduktor.

Penjelasannya sebagai berikut:

ISOLATOR :Bahan yang tidak dapat menghantarkan arus listrik.Contohnya karet,plastik,kain,kertas,kayu kering dll.

KONDUKTOR : Bahan yang dapat menghantarkan arus listrik.Contohnya besi,tembaga,aluminium,timah dsb. Kabel dan kawat merupakan terapan atau barang jadi dari konduktor dan isolator. Pada kabel,tembaga atau logam yang ada pada bagian dalam adalah konduktor sedangkan pembungkus luarnya adalah isolator.

SEMI KUNDUKTOR: Bahan yang bisa berfungsi sebagai isolator tetapi bisa juga menjadi konduktor akibat suatu pengaruh. Dalam mempelajari elektronika paling banyak di bahas tentang semi konduktor ini. Termasuk dalam golongan semikondoktor antara lain: resistor,kondensator,diode, transistor,IC,tranformator, potensiometer,ptc,ntc,ldr, batang ferit,kristal, potensiometer,filter dan lain-lain yang mungkin dapat kita temukan sesudah menginjak praktek.Pada postingan lain akan kita bahas satu persatu tentang semi konduktor khususnya yang berhubungan dengan elektronika hobby.

SELAMAT BELAJAR.

Semoga postingan sederhana yang mungkin tidak begitu banyak diminati ini membawa banyak manfaat. Amiin.

Wassalam.

VCD/DVD

Macam-macam kerusakan VCD/DVD.

No Disc.

DVD atau VCD generasi baru mati total.

Kerusakan TV dengan suara desis di bagian dalamnya.

Suara mendesis di bagian dalam pesawat televisi. Kemungkinan terbesar adalah adanya kebocoran tegangan ekstra tinggi.

Assalamu'alaikum warohmatullohi wabarokatuh.

Selamat datang para pengunjung yang budiman, semoga ada manfaat atas kunjungannya. Pada postingan kali ini Maswar Servis akan membahas tentang bunyi mendesis di dalam pesawat televisi. Jadi bukan pada loudspeakernya,melainkan di dalamnya.Kerusakan TV seperti diuraikan tadi kadang berpengaruh pada gambar, kadang-kadang juga tidak berpengaruh.

Gangguan suara mendesis secara umum diakibatkan oleh bocornya tegangan ekstra tinggi yang keluar melalui flyback yang berupa semburan api. Semburan ini seharusnya hanya terjadi di ujung flyback dan masuk ke lubang anoda CRT dengan sempurna. Namun pada kondisi-kondisi tertentu terjadi kebocoran kecil yang menimbulkan desis yang dirasa mengganggu oleh sebagian orang, namun dianggap biasa oleh sebagian orang yang lain.

Menghilangkan bunyi desis.

Bagi sebagian orang yang merasa kurang nyaman dengan suara desis, ujung-ujungnya adalah ke tukang servis dan salah satunya adalah Maswar Servis. Lalu bagaimana langkah-langkah untuk mengatasinya ? Tentunnya pertama adalah kita buka tutup belakang televisi, dan kita nyalakan dan amati bagian mana yang terjadi bocor.Jika bocor terjadi pada pangkal flyback jika memungkinkan bisa kita gunakan lem bakar untuk menutupnya,namun apabila tidak ada hasil,dengan sangat terpaksa kita harus ganti flyback.

Apabila bocor pada kabel penghubung tegangan ekstra tinggi dapat kita gunakan isolasi dengan catatan bocornya memang kecil.Dan sebagian besar terjadi pada ujung flyback, yaitu semburan tidak sempurna masuk ke tabung tetapi merembet ke tepi sekitar kop flyback.Untuk mengatasinya jika ada kita gunakan tiner untuk membersihkan tabung sekitar lubang anodanya dari debu-debu yang karena lembab bisa menjadi konduktor dan cenderung dilewati semburan.Setelah kita bersihkan gunakan lap kering untuk mengeringkannya.Selesai dengan langkah tersebut berdasarkan pengalaman TV bisa nyala dengan normal tanpa disertai suara desis yang menakutkan.

Demikian postingan Maswar Servis untuk kali ini semoga da manfaatnya bagi para pengunjung yang mempunyai kasus serupa.Mudah-mudahan segera terposting materi yang berikutnya.Amiin.

Wassalam.

Memperbaiki TV Polytron yang mati total.

Memperbaiki televisi merk Polytron yang mati total.

Assalamu'alaikum warohmatullohi wabarokatuh.

Para pengunjung yang budiman jumpa lagi dengan postingan Maswar Servis. Pada kesempatan kali ini akan disampaikan sebuah pengalaman servis TV merk Polytron yang mati total menurut umum. Jika lampu indikator tak mau menyala dan layar juga tak hidup maka hal ini oleh orang-orang dikatakan mati total. Tetapi bagi seorang tehnisi atau tukang servis terlebih dahulu harus dilakukan pengukuran terhadap tegangan-tegangannya.

Seperti biasa setelah dibuka cover belakang dan mesin televisi ditarik keluar dilakukan pengamatan secara fisik terhadap komponen-komponennya. Setelah dipastikan tidak ada yang gosong atau terbakar dibalikkan posisi PCB untuk mengecek titik-titik solderannya, dan ternyata masih dalam kondisi bagus.

Langkah selanjutnya adalah mencoba dihubungkan dengan tegangan jala-jala atau listrik PLN dan di start. Dengan hati-hati dilakukan pengukuran tegangan pada PCB. Dimulai pada tegangan AC masukan pada pangkal kabel. Tegangan 220 volt AC masih ada sampai ke pin travo ACmatic nya. Lalu posisi AVO meter diubah ke posisi DC 1000 volt untuk mengukur tegangan VCC pada kaki elco regulator. Tegangan terukur 300 volt DC.

Berikutnya dilakukan pengukuran komponen yang tentu saja hubungan ke listrik dilepas dan tak lupa membuang teganagan yang tersimpan pada elco.Switch AVO dipindah ke posisi ohm meter skala x1 lalu mengukur semua komponen terutama yang ada pada blok regulator.Semua dioda,resistor,transistor dan kondensator dilakukan pengukuran dan apabila yang dalam rangkaian hasilnya meragukan terpaksa dilepas terlebih dulu dan jika ternyata bagus dipasang kembali ke tempat semula secepatnya.Mengapa harus secepatnya ? Karena jika tidak langsung dipasang bisa-bisa hilang tersentuh tangan atau lupa meletakkannya.

Dari hasil pengukuran terhadap komponen ditemukan ada dioda pada jalur tegangan 12 volt dan transistor C945 short. Maka langkah berikutnya adalah mengganti kedua komponen tersebut karena persediaan sudah ada.Selesai menyolder,dikontrol lagi barangkali ada yang merembet ke bagian lain.Setelah semua dianggap oke,dilakukan percobaan.Kabel AC ditancapkan ke sumber tegangan saklar di On kan,dan....apa yang terjadi ? Suara pyak menandakan tabung aktif.Sinar biru memancar dari layar televisi yang artinya pesawat sudah hidup.Dicoba menancapkan ujung probe AVO meter dan ada siaran meskipun gambar kurang bagus.Ini artinya ada gambaran bahwa sudah oke, agar lebih yakin dipasang antena dan memang sudah normal.

Langkah berikutnya adalah mencabut kabel dari stop kontak,merapikan mesin TVatau PCB ke tempat semula dan percobaan dilakukan sekali lagi.Semua sudah oke, tinggal memasang tutup belakang dan tentunya tunggu uang jasa cair.Ha ha ha.

Demikian postingan ini semoga ada manfaatnya bagi pengunjung sekalian meskipun gejala yang sama belum tentu sama sumber kerusakannya dan lain juga penyelesaiannya.Semoga masih bisa jumpa postingan Maswar Servis yang lebih banyak lagi. Amiin

Wassalam

LISTRIK.

Hukum Ohm.

Mengenal jenis kabel.

Kabel instalasi rumah.

MCB listrik turun atau trip saat TV di ON kan.

MCB listrik trip atau jegleg (bahasa jawa) saat tivi mulai dihidupkan.

Assalamu'alaikum warohmatullohi wabarokatuh.

Pengunjung yang budiman, jumpa lagi dengan postingan Maswar Servis yang kali ini akan membahas tentang TV yang apabila pertama di hidupkan listrik dirumah kita MCB nya turun atau trip. Postingan Maswar Servis kali ini bisa berlaku untuk masyarakat umum maupun rekan tehnisi, tentu saja tergantung kasusnya Untuk umum : Jika terjadi seperti kejadian di atas, biarkan pesawat televisi dalam keadaan ON, lalu naikkan MCB perlahan -lahan sambil sedikit di tahan. Jika tidak langsung trip atau jegleg dan TV bisa nyala atau stand by maka memang daya listrik yang kurang kuat, terutama untuk angkatan pertama beban. Bagaimana mensiasati hal ini ? Paling praktis dan murah adalah kita belikan alat yang bernama auto start. Alat ini umumnya berbentuk kotak ada lubang untuk tempat colokan dan kabel beserta colokannya. Colokan TV kita masukkan ke lubangnya dan colokan auto start kita tancapkan ke stop kontak. Dengan cara tadi InsyaAlloh masalah bisa diatasi.

Bagaimana jika saat posisi TV ON , MCB trip dan jika dinaikan langsung trip lagi dengan cepat ? Ini pasti ada masalah dengan TVnya. Serahkan saja pada tukang servis di tempat anda. Untuk tehnisi atau tukang servis : pada kasus yang Maswar Servis sarankan pada orang umum untuk membeli auto start, tidak berlaku untuk tukang servis. Kita ketahui bahwa arus listrik saat pertama di on sangatlah besar, maka agar arus yang mengalir bisa dikurangi adalah dengan memberi hambatan. Masih ingat hukum ohm kan ? (tidak dibahas di sini). Langkah praktisnya adalah menambahkan resistor diseri pada kabel sebelum masuk ke mainboard atau mesin televisi. Maswar Servis biasa menambahkan resistor 12 ohm 10 watt, jika pada mesin sudah ada perbesar saja nilai ohmnya. InsyaAlloh akan beres permasalahannya.

Namun jika penyebab trip nya MCB adalah TV yang bermasalah, maka kita harus membongkar tivinya. Kita tak boleh main tebak, tapi harus di cek dengan seksama mana penyebabnya. Berdasarkan pengalaman pribadi Maswar Servis yang paling sering terjadi adalah transistor regulator yang short. Untuk goldstar sering STR mati. Pada TV Samsung SMR**** juga sering short untuk gejala serupa.

Demikian postingan kali ini semoga bermanfaat bagi anda.

Artikel terbaru baca di sini dan diluar dunia elektronika baca di sini.

Amiin.

Wassalam.

Mengukur tegangan arus bolak-balik atau AC ( Alternating Current )

Mengukur tegangaan arus bolak-balik atau AC.

Assalamu'alaikum warohmatullohi wabarokatuh.

Salam setrum dan hati-hati kesetrum (tersengat listrik), tetapi jangan kapok (jera)meskipun tersengan listrik. Lebih dari seratus kali kalau mau menghitung Maswar Servis kesetrum.

Mereupakan hal yang sangat penting untuk dikuasai oleh seorang tehnisi maupun yang hanya sekedar hoby di bidang elektronika adalah mengukur tegangan AC,karena inilah sumber energi utama dari kegiatan kita di era sekarang ini.Secara ringkas hal ini akan kita bahas pada bagian ini.Marilah kita mulai praktek.

AWAS !!! HATI-HATI !!! WARNING !!!

DEMI KEAMANAN GUNAKAN ALAS KAKI DAN PASTIKAN TANGAN KERING.

POSISI AVO JANGAN SAMPAI KELIRU , BISA RUSAK.

LANGKAH-LANGKAH MENGUKUR TEGANGAN AC:

1) Pertama-tama harus diingat bahwa apakah yang diukur itu tegangan AC atau DC

2) Kita ukur tegangan AC.

3 ) Harus diingat pula batas ukurnya. Misalnya jaringan listrik PLN 220 Volt. Saklar Batas Ukur menunjuk AC Volt, ke angka yang lebih tinggi dari batas ukur, misal ke angka 250 Volt.

4) Tempelkan colok yang satu ke + dn yang lain ke - karena yang akan diukur arus arusnya bolak-balik.

5) Pada waktu mengukur ini misalnya jarum penunjuk menunjuk angka 220, ini berarti tegangan PLN disitu 220 Volt. Tentu saja skala yang dipakai adalah yang batas kiri 0 dan batas kanan 250

Jika yang akan kita ukur tegangan keluaran dari trafo yang dibawah 50 volt, pindahkan switch ke 50 volt DC.

Demikian postingan untuk kali ini semoga bermanfaat. Amiin.

Wassalam.

Mengukur tegangan arus searah atau DC ( Direct Current )

Mengukur tegangan arus searah atau DC.
Assalamu'alaikum warohmatullohi wabarokatuh.

Selamat berjumpa lagi para pengunjung blognya Maswar Servis yang berbahagia, kali ini kita pelajari cara mengukur tegangan dengan arus searah atau Direct Current (DC).

Cara Mengukur Tegangan DC

-Salah satu kemampuan yang harus dikuasai oleh para penghoby elektronika yaitu mengukur tegangan DC.Seberapa pentingkah sehingga harus dikuasai? Maswar Servis katakan bahwa ini sangat penting.Perlu anda ketahui sebagian besar peralatan elektronika menggunakan tegangan DC Walaupun saat ini peralatan elektronika sudah terintegrasi dengan Power Suply yang mampu mengubah tegangan AC menjadi tegangan DC namun pada dasarnya yang dibutuhkan oleh rangakaian peralatan elektronika adalah tegangan dengan arus searah atau DC.Bekerja atau tidaknya suatu peralatan elektronika tergantung dari tegangan yang masuk keperalatan tersebut kalau tegangannya sesuai otomatis langsung bekerja tetapi jika tegangannya kurang atau lebih kemungkinan peralatan tidak bisa bekerja bahkan kalau tegangannya berlebihan bisa merusak komponen.Bagaimana Anda tahu kalau tegangannya sudah sesuai dengan kebutuhan rangkaian atau belum adalah dengan mengukur tegangan tersebut.

Lalu bagaimana cara mengukur tegangan DC? Peralatan yang digunakan adalah AVO meter dengan langkah-langkah sebagai berikut.

Cara Mengukur tegangan Baterai atau Accu.

1.Perkirakan berapa besar tegangan yang hendak anda ukur misalnya 12 volt. 2.Putar sakelar multimeter pada posisi diatas perkiraan yaitu DCV 50 3.Tempelkan colok merah multimeter kepada Kutub positif Baterai/Accu dan Kabel hitam multimeter kepada Kutub negatif baterai/accu.Ingat jangan sampai terbalik! 4.Jarum akan bergerak kekanan menunjuk angka tertentu.

Cara mengukur Tegangan Power suply/Adaptor.

1.Perkirakan berapa besar tegangan yang hendak anda ukur misalnya 12 volt 2.Putar sakelar multimeter pada posisi datas perkiraan yaitu DCV 50 3.Tempelkan colok merah multimeter kepada keluaran positif (Biasanya kabel merah) Colok hitam multimeter kepada keluaran negatif(Biasanya kabel hitam). 4.Jarum akan bergerak kekanan menunjuk angka tertentu.

Cara Mengukur Tegangan Dalam Rangkaian.

Cara Mengukur tegangan dalam rangkaian agak sedikit berbeda terutama jika rangkaian tersebut bagian power suplynya menyatu dengan bagian lainnya misalnya pada Televisi,Mini compo,Hi-fi sehingga memerlukan kemampuan dalam membaca jalur rangkaian namun apabila rangkaian power suplynya terpisah misalnya pada Amplifier akan lebih mudah mengukurnya karena biasanya dalam PCB nya terdapat keterangan terminal positif maupun negative atau Ground.Apabila tidak ada keterangan sama sekali patokannya adalah cari dulu jalur Groundnya biasanya jalurnya paling tebal dan selalu berhubungna dengan kutub negatif dari kondensator.Kemudian cari jalur positifnya cara termudah adalah mencari kondensator kutub positif yang ukurannya paling besar baik nilainya atau tegangan kerjanya(Working Voltage) biasanya dekat dengan dioda penyearah.Setelah keduanya ditemukan baru bisa diukur tegangannya.Caranya sebagai berikut:

1.Perkirakan berapa besar tegangan yang hendak anda ukur misalnya 24 volt 2.Putar sakelar multimeter pada posisi diatas perkiraan yaitu DCV 50 3.Tempelkan colok merah multimeter kepada jalur positif dan Colok hitam multimeter kepada jalur Ground. 4.Jarum akan bergerak kekanan menunjuk angka tertentu.

Demikian panduan tentang Cara Mengukur Tegangan DC Semoga bermanfaat AMIN.

Artikel terbaru silakan klik disini.

Wassalam.

ELEKTRONIK LAIN-LAIN.

Kerusakan pada kipas angin.
-Baling-baling tidak berputar.

Magic com dan magic jar.

-Nasi cepat basi.

ELEKTRONIKA DASAR

Sifat kelistrikan bahan.

Mengenal AVO meter.

-Tentang resistor.

Cara membaca resistor.

Hal penting dalam membeli resistor.

Tips menyesuaikan kode warna dengan tulisan pada daftar komponen.

-Nilai resistor yang disambung.

Potensiometer.

-Semi konduktor.

-Kondensator.

-Membaca nilai kondensator.

-Dioda atau diode.

-Transistor.

-Menentukan kaki transistor.

Peersamaan transistor (1).

-Mengukur tegangan DC.

-Mengukur tegangan AC.

AMPLIFIER.

Cara sitting bias dan DC ofset.

-Bagian pokok amplifier.

-Mengurangi dengung.

-Memasang tone control.

-Merakit amplifier sederhana.

-Sebuah potensiometer untuk volume PA.

-Memasang galaxy atau galaksi.

TELEVISI.

Penanganan kerusakan televisi.
-Aneka penyebab kerusakan televisi.
-Layar menyempit atas dan bawah.
-Sebuah garis datar.
-Gambar normal suara kacau.
-Berkabut lalu muncul seperti pelangi.
Layar berwarna merah total.

-Layar bintik-bintik penuh semut.
MCB trip atau turun saat TV di ON kan.
TV Polytron mati total.
Desis di bagian dalam.
TV selalu mati setelah 15 menit.

-Satu antena utuk dua televisi
Bagian-bagian pada pesawat televisi.

-CRT atau tabung TV.
-Boster tv.
Pengetahuan tentang televisi.
Prinsip kerja televisi.

Menagani TV dengan kerusakan gambar normal tetapi suara berisik seperti banjir.

Menangani TV dengan kerusakan gambar normal tetapi suara kemrasak seperti angin ribut atau banjir.
Assalamu'alaikum warohmatullohi wabarokatuh.

Selamat datang pengunjung yang bermasalah, semoga tulisan sederhana ini bisa membantu menyelesaikan permasalahan anda, terutama jika menemui kerusakan televisi dengan penyakit seperti ini.

Al kisah,kejadian ini terjadi pada awal-awal menerima servisan TV. Ketika itu mendapat pasien televisi warna 14" merk LG dengan kerusakan gambarnya bagus/normal tetapi suara kemrasak atau menderu seperti banjir bandang atau hujan deras. Kucoba melakukan pemrograman manual, tidak ada hasil. Selanjutnya aku lakukan fine tuning namun tetap saja seperti tadi. Dalam pemikiran saya ini ada ketidak beresan pada tuner atau kompnen pendukungnya. Lalu dilakukan pengecekan tegangan tuner ternyata normal, lakukan penyolderan olang sebagai langkah awal favoritku. Selesai menyolder beberapa titik yang dicurigai coba di start TV dan masih mengecewakan. Elco-elco diganti semua, tuner aku buka ku solder titik yang dicurigai. Lalu kristal putih kucoba menukar dengan yangtada pada televisi yang normal.

Kepala mulai terasa pusing karena hasilnya masih nihil. Ditengah kegalauan terpaksa mengambil langkah alternatif yaitu CALL a friend. Kuhubungi kawan senior untuk memberi masukan. Dan disarankan untuk mengganti IC LV 1116. Akhirnya kulaksanakan saran senior tentunya setelah membeli IC nya,setelah selesai dengan pemasangan dilakukan uji hasil dan Alhamdulillah berhasil. Tinggal merapikan, pasang tutup belakang dan tunggu pencairan dana.

Semoga pengalaman ini bisa dijadikan referensi oleh pengunjung yang memiliki kasus servis yang sama.

Wassalam.

Menangani kerusakan televisi atau TV yang hanya menampilkan garis datar pada layar.

Kerusakan TV menampilkan satu garis mendatar pada Pada tv cina dengan IC Chroma LA 76818 dan IC vertikal LA 78040.
Assalamu'alaikum warohmatullohi wabarokatuh.

Para pengunjung yang budiman selamat berjumpa lagi dengan Maswar Servis. Pada jaman dahulu kala,....eh salah. Pada suatu hari ada sebuah tv produk China dengan kerusakan pada layar hanya ada sebuah garis horizontal atau melintang dari kiri ke kanan. Naluri tukang servis tentu tertuju ke bagian vertikal yang dianggap ada kerusakan. Hal seperti ini umumnya disebabkan IC vertikal mati, tidak mendapat tegangan,atau defleksi yoke vertikal yang rusak. Dilakukanlah pengecekan dan penggantian IC vertikal dan juga dioda yang berhubungan dengan vertikal Ternyata tak ada hasil, analisa mengisyaratkan defleksi yokelah yang bermasalah.Tak percaya dengan pengukuran nekat saja ganti defleksi.

Pemasangan selesai dan ternyata hasilnya nihil. Keringat dingin mulai mengalir dan harus ngopi dulu untuk menenangkan pikiran. Setelah pikiran tenang operasi dilanjutkan dengan cek sana cek sini, ukur sana ukur sini. Dari pin vertikal out pada IC chroma terukur 1,9 volt. Bagian-bagian yang dicurigai ada keretakan disolder ulang, tetapi belum juga membuahkan hasil. Disaat ketenangan sudah mulai memudar diambil suatu langkah berani dengan mengganti IC chroma LA 76818.

Pemasangan selesai dan tinggal mencoba, menekan tombol ON dengan nafas tertahan dan byaarr. Normal. Alhamdulillah permasalahan selesai ,tinggal membereskan posisi dan penutupnya dan menunggu apa yang ditunggu.

Demikian postingan Maswar Servis kali ini semoga membawa manfaat. Amiin.

Wassalam.

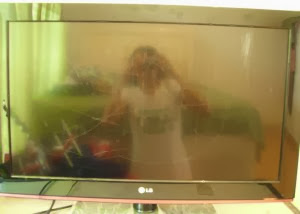

Mempirbaiki televisi sengan kerusakan gambar berkabut seperti ada pelanginya.

Memperbaiki TV dengan kerusakan gambar berkabut seperti ada pelanginya.


Assalamu'alaikum warohmatullohi wabarokatuh.

Selamat berjumpa lagi dengan postingan Maswar Servis yang kali ini akan membahas sebuah pengalaman servis pada sebuah televisi dengan kerusakan apabila pertama dinyalakan layar berkabut dan hanya  samar-samar tampak seperti pelangi bergera-gerak sementara suara bagus tak ada masalah. Ketika itu baru kali pertama menangani kerusakan seperti itu. Kucoba mengatur fokus dari flyback dengan memutar-mutarnya, ada sedikit perubahan namun tak banyak berarti, hanya tampak gerakan-gerakan dan masih sangat kabur. Ini mungkin flybacknya, pikirku saat itu. Tetapi Maswar Servis tak langsung mengambil keputusan, masih mencoba menyolder sana sini siapa tahu ada perubahan.



Walhasil, setelah dicoba bentuk-bentuk manusia mulai tampak, wajah rata tanpa hidung, mata dan mulut. Lumayan sedikit ada perubahan. Dengan membiarkan TV terus menyala, Maswar Servis istirahat dulu menikmati kopi bikinan sang istri. Seperti sebuah keajaiban gambar bertambah terang, Lekuk-lekuk wajah mulai nampak dan makin lama makin jelas dan NORMAL. Alhamdulillah besok bisa cair, pikirku. Karena waktu sudah malam TV aku matikan tidak kututup dan kutinggal tidur.



Keesokan harinya TV ku nyalakan. Lho kok, kembali seperti semula. Sambil menduga-duga letak masalahnya Maswar Servis membiarkan TV terus menyala. Seperti kemarin gambar berangsur-angsur tampak dan semakin terang dan jelas akhirnya normal.



Selanjutnya diputuskan untuk sms teman untuk memberikan bantuan pikirannya. Dengan penuh kepastian dianjurkan mengganti soket CRT atau soket tabung. Tanpa banyak basa-basi langsung Maswar Servis lepas soket CRT untuk contoh beli ke toko. Setelah didapat soket CRTnya langsung dipasang, di start dan Alhamdulillah langsung normal.Belakangan, jika ada gejala serupa yaitu gambar yang awalnya kabur dan lama kelamaan makin jelas,maka tersangka utama adalah soket crt, meskipun tak seratus persen mutlak, tapi semoga postingan ini dapat digunakan sebagai acuan dalam menangani kerusakan serupa.



Sekian dulu postingan Maswar Servis untuk kali ini, semoga bermanfaat. Amiin.



Wassalam.

Cara memasang galaxy atau galaksi pada amplifier rakitan.

Cara memasang galaxy atau galaksi pada amplifier rakitan.

Assalamu 'alaikum warohmatullohi wabarokatuh.

Terima kasih atas kunjungan anda di blog sederhananya Maswar Servis. Pada postingan yang kesekian kalinya ini akan kita bahas cara pemasangan galaxy/ galaksi pada amplifier. Pada dasarnya galaxy merupakan rangkaian tambahan yang berfungsi untuk lebih menonjolkan bass dan treble pada amplifier. Namun dalam prakteknya tak semua penghoby rakit-merakit menyukai rangkaian ini, tentunya sesuai selera masing-masing. Galaksi / galaxy atau super galaxy umumnya berpenguat IC dan dilengkapi switch DPDT yang berfungsi untuk mengaktifkan ataupun menon aktifkan rangkaian. Jika saat tertentu suara bass atau treble dirasa terlalu berlebihan, maka kita tinggal tekan switch saja.

Titik-titik sambungan pada galaxy.

Seperti kebanyakan kit rangkaian elektronika lainnya, pada galaxy terdiri dari input output, ground dan tegangan. Apabila pada titik-titik tersebut ditandai dengan huruf maka terdiri dari i,o,gnd dan b+. Pada rangkaian yang stereo akan terdiri dari Li,Ri,Lo, Ro,gnd/G dan b+ atau +12v. Keterangannya adalah sebagai berikut :

- i = input (masukan)

- o = output (keluaran)

- g = ground

- b+ = dari sumber tegangan ( kadang langsung +12v)

-L = kiri

-R = right (kanan).

Pemasangan pada rangkaian.

Selama ini Maswar Servis menempatkan galaxy sebelum tone control. Namun ada juga yang mengatakan lebih bagus dipasang sesudah atau dibelakang tone control, silakan bereksperimen saja lah Sengaja untuk pemasangan galaxy ini tak terlalu mendetail, karena dianggap sudah cukup tau saat pamasangan tone control.

.Pemasanagan pada box.

Galaksi ini jika sudah ada pada amplifier maka switch DPDTnya kita pasang pada lubang loudness,dan harusdicoba dulu difungsikan tombolnya, karena terlalu kendor ataupun terlalu rapat kita memutar sekrup bisa menyebabkan tombol tidak berfungsi.


Artikel terbaru silakan baca disini.

Wassalam.

Menggunakan sebuah potensiometer untuk volume power amplifier.

Menggunakan sebuah potensiometer untuk volume amlifier.

Assalamu'alaikum warohmatullohi wabarokatuh.

Setelah lama tak menulis, kali ini Maswar Servis kembali akan membuat postingan sederhana tentang memasang potensiometer untuk volume power amplifier. Jika pada sound system hal ini banyak ditemukan. Bagi yang masih pemula dan baru mulai merakit power amplifier,tetapi belum ada tone control, ini bisa dijadikan alternatif untuk bisa mengetahui hasil suara rakitan kita.Namun tentunya ini masih suara apa adanya, karena suara bass dan treblenya belum diolah sesuai kebutuhan. Tapi setidak nya kita tahu cacat atau tidaknya hasil suara dari power rakitan kita. Jika tak ada masalah cukup lumayan juga untuk hiburan di rumah.

Sangat sederhana memang isi tulisan Maswar Servis kali ini, meskipun begitu masih ada juga mereka yang menanyakan hal ini melalui sms untuk itu tak ada salahnya jika di paparkan di sini. Baiklah langsung pada materi yang kata bahas kali ini.

Memilih potensiometer.

Gunakanlah potensio putar yang bukan CT.Pilih yang sesuai dengan power amplifiernya, jika mono gunakan mono dan jika stereo juga gunakan stereo.Ukuran jika ada gunakan 250K atau setidaknya 100K, karena jika terlalu kecil posisi maksimalpun suaranya juga lemah.Hal ini karena hambatan ke ground nilainya masih kecil meskipun posisi maksimal, sehingga signal suara yang ke ground cukup besar sehingga yang ke power dan jadi suara kecil. Itulah sebabnya Maswar Servis merekomendasikan ukuran besar.Kawan lain berpendapat berbeda boleh-boleh saja.

Cara penyambungan.

Pergunakanlah kabel skerm agar hasil lebih bagus.Pada posisi tuas pemutar dekat pada kita dan kaki potensio dibagian bawah, kaki paling kiri disambung ke ground, tengah sebagai inputnya bisa disambung ke sumber suara atau diberi soket RCA, sedangkan kaki kanan sebagai outputnya dan disambung ke input power amplifier.

Demikianlah postingan singkat Maswar Servis yang sangat sederhana namun diharap dapat membantu dan bermanfaat. Amiin.

CATATAN: Ada sebuah koreksi dari rekan pengunjung melalui sms yaitu rekan Noe'nelangsa. Terkait dengan kaki tengah dan kanan potensiometer, kawan ini mengatakan dan telah mencoba bahwa jika kaki tengah sebagai input dan kaki kanan sebagai out put maka masih ada sinyal, sedangkan jika kaki kanan sebagai in put dan kaki tengah sebagai out put tidak ada sinyal. Yang saya maksud di sini adalah jika potensiometer dalam posisi nol.

Koreksi ini saya tambahkan sebagai catatan namun tidak atau belum merubah isi dari artikel saya, jadi bisa dijadikan alternatif.Apabila dari semua teman mengalami hal yang sama tidak menutup kemungkinan akan saya lakukan revisi di masa mendatang.

Di sampaikan terima kasih dan penghargaan yang sebesar-besarnya kepada rekan Noe'nelangsa di Purwokerto.

Artikel terbaru kunjungi selalu blog saya.

Wassalam.

Tips tentang cara dan tehnik menyolder.

Tips tentang cara dan tehnik menyolder.

Assalamu'alaikum warohmattullohi wabarokatuh.

Pengunjung yang senantiasa dalam lindungan Alloh subhanahu wa ta'ala,Alhamdulillah pada kesempatan kali ini Maswar Servis masih digerakkan hatinya, dan kembali membuat artikel yang meskipun sederhana semoga tetap membawa manfaat, lagi-lagi bagi para pemula di bidang elektronika. Boleh setuju boleh tidak,sesederhana apapun suatu pekerjaan jika tidak disertai ilmu maka tidak akan didapatkan hasil yang baik.Maka meskipun sederhana tentang menyolder ini perlu juga dibahas.

Memilih solder.

Untuk melakukan penyolderan kita bisa menggunakan solder yang dayanya sesuai dengan komponen yang akan kita solder, gunakan 30 watt untuk IC dan 40 watt untuk yang lain. Maswar Servis menyarankan agar mata solder diganti dengan yang lebih bagus atau sering disebut yang kristal. Karena mata solder bawaan cepat tumpul dan timah sering berjubel di ujungnya, sehingga hasil penyolderan kurang bagus.

Sebelum dilakukan penyolderan, bagian yang akan disolder harus dibersihkan karat atau keraknya dengan kertas gosok. Karena jika kotor dan berkarat, timah sulit menempel dan solderan akan jelek. Gunakanlah timah atau tinol dengan perbandingan 60/40 agar solderan bagus dan mengkilat. Ukuran perbandingan ini tertulis pada rol gulungannya. Yang tak boleh terlupakan, begitu anda ada niat untuk melakukan terlebih dahulu panaskan solder dengan menancapkan jack pada stop kontak. Usahakan stop kontak ada di sebelah kanan anda dan letakkan solder pada posisi yang aman sehingga tak sampai terjadi tanpa sengaja menyentuh bagian yang panas.

Memasang komponen pada PCB.

Jika yang akan kita solder adalah komponen elektronika maka terlebih dahulu harus dipasang pada PCB. Tips dari Maswar Servis, pasanglah terlebih dulu komponen yang fisiknya bisa menempel langsung pada PCB seperti resistor dan dioda. Masukkan kaki komponen pada lubang PCB hingga badan resistor atau dioda menempel, lalu bengkokkan kakinya sehingga mengunci pada PCB. Kemudian lakukan penyolderan dengan teori 1 : 3 . Jika timah bisa cair dalam satu detik, maka solder menempel pada papan 3 detik. Dan jika timah cair dalam waktu 2 detik maka solder menempel pada bidang solder selama 6 detik. Timah atau tinol ditempelkan pada 1/3 waktu yang tengah. Jelasnya begini, tempelkan dulu mata solder hingga menyentuh kaki komponen dan pcbnya, setelah panas baru tempelkan timahnya hingga mencair dan tarik, sementara mata solder diamkan dulu hingga timah rata pada bagian yang disolder, baru angkat solder dari titik penyolderan. Solderan yang bagus mengkilat dan tidak buram.

Setelah selesai baru komponen yang lebih menonjol dari papan pcb seperti transistor, IC ,kondensator dan lain-lain. Usahakan kaki yang tersisa sependek mungkin. Bengkokkan pangkal kakinya agar tak jatuh sebelum disolder. Solderlah dengan cara seperti sebelumnya.

Penyolderan kabel.

Untuk menyolder kabel dengan yang lain terlebih dahulu kedua bagian harus dilapisi timah. Lalu tempelkan keduanya dan tempelkan mata solder hingga timah di kedua bagian mencair dan menyatu lalu angkat solder, sambungan tahan pada posisinya sampai timah membeku.

Tips melapisi ujung kabel dengan timah.

Untuk melapisi ujung kabel dengan timah, Maswar Servis akan memberi tips untuk cara memegang kabel dan timahnya. Pegang timah dengan jari telunjuk dan ibu jari, sedangkan kabel dijepit dengan jari tengah dan jari manis. Panjang di bagian dalam tangan kiri kita sekitar tiga centimeter. Latihlah menggerakkan jari tangan kiri anda hingga ujung kabel dan ujung kabel bisa menyatu dan merenggang sesuai keinginan kita. Jika sudah lancar, lakukan penyolderan kabel seperti metode penyolderan komponen. Sekian postingan Maswar Servis untuk kali ini. Selamat mencoba.

Wassalam.

Menangani kerusakan TV dengan kerusakan layar menyempit atas dan bawah.

Menagani kerusakan dengan kerusakan layar menyempit atas dan bawah.

Assalamu'alaikum warohmatullohi wabarokatuh.

Jumpa lagi pemirsa, kali ini Maswar Servis akan berbagi pengalaman tentang menangani kerusakan pada pesawat penerima televisi yang layarnya menyempit atau bagian atas dan bawahnya tidak menyala,dan hanya menyala bagian tengahnya saja. Kadang hanya selebar 10 cm saja di tengah-tengah layar, sehingga jika gambar orang berdiri hanya kelihatan bagian perutnya saja. Mengapa bisa begini ? Apakah tabungnya rusak ? Jawabannya tidak.

Terlebih dulu Maswar Servis tegaskan bahwa tidak ada larangan bagi siapapun untuk membaca artikel ini, namun sasaran utamanya adalah bagi mereka yang baru mulai belajar servis tv atau tukang servis yang jam terbangnya masih minim.

Jika terjadi gangguan seperti tadi dapat dipastikan bahwa kerusakan pada bagian blok vertikal dan pasti juga bukan ICnya.Mungkin sebagian dari anda masih belum tau mana yang bagian vertikal, mulailah dari mencari pin yang menuju defleksi yoke, dari gulungan defleksi yoke ada empat buah kabel yang ada soketnya dan menyambung pada pin yang di PCB. Biasanya yang tiga buah berjajar rapat dan yang satu agak renggang. Yang renggang dan kabel terdekatnya adalah untuk horizontal sedangkan yang dua sisanya adalah untuk vertikal. Telusuri dari pin bagian vertikal tersebut hingga bertemu dengan IC.IC tersebut terpasang pada pendingin dan modelnya berdiri. Jumlah kakinya berbeda-beda untuk setiap merk TV. Perhatikan kode no urut IC tersebut pada pcbnya, misalnya saja tertulis IC 501, komponen yang kode urutannya angka pertama 5 (lima)adalah bagian dari vertikal. Mulai R,C,L dan lain-lain. Contoh R 502, R 520, C503, C522 adalah bagian dari blok vertikal.

Setelah mengerti tentang blok vertikal tadi, maka untuk mencari penyebab layar televisi yang menyempit tadi telitilah kondisi komponen dan solderan pada bagian vertikal, terutama elconya, biasanya ada yang bengkak seperti akan meletus.Jika ada ganti saja elco tersebut, insyaAllah normal. Jika tidak,cobalah ukur tegangan yang masuk ke kaki IC vertikal.Biasanya tegangannya 24 volt, jika kurang cobalah ganti R yang dilewati tegangan yang masuk ke kaki IC.Ada hal yang dianggap sepele tetapi sering mendapatkan hasil besar adalah menyolder ulang, hal ini perlu dilakukan jika dari pengamatan mata tidak ditemukan komponen yang menandakan kerusakan. Hati-hati jangan sampai timah meleleh ke jalur lain sehingga kerusakan bertambah parah.

Dari pengalaman pribadi Maswar Servis , menangani kerusakan TV yang layarnya menyempit, paling banyak adalah mengganti elco, sebagian kecil solder ulang dan baru sekali karena R yang nilainya naik,atau sering disebut dengan molor. Perlu diingat, gejala boleh sama tetapi penyebabnya bisa berbeda-beda.

Demikianlah postingan kali ini yang mungkin bisa digunakan sebagai salah satu rujukan untuk kerusakan yang sama.Semoga bermanfaat bagi pemula dalam menangani televisi. Jumpa lagi di postingan berikutnya.Postingan terbaru baca di sini.

Wassalam.

Cara memasang dan menyambung tone control pada ampli.

Cara memasang dan menyambung tone contrtol pada ampli.

Assalamu'alaikum warohmatullohi wabarokatuh. Marilah kita bahas tentang cara pemasangan atau penyambungan tone control pada ampli atau amplifier rakitan kita sendiri. Tone control atau pengatur nada merupakan salah satu bagian pokok dari sebuah unit amplifier. Jika tanpa tone control maka belum bisa dikatakan amplifier, jadi bisa dikatakan tone control sebagai syarat syahnya ampli. Mungkin begitu atau gimana yaa ?

Kali ini Maswar Servis tidak membahas secara khusus sebuah tone control tertentu, akan tetapi secara umum tentang tone control dan cara penyambungannya.

Sumber tegangan untuk tone control

Ada tone control yang menggunakan komponen aktif berupa IC ada juga yang menggunakan transistor dan semuanya bisa digunakan. Ada yang membutuhkan tegangan - dan + saja ada pula yang membutuhkan tegangan simetris ( -,+ dan 0 ) dan kita menyesuaikan sumber tegangan yang sesuai dengan permintaan beban.

Pada amplifier dengan daya kecil dengan tegangan kerja power 12 volt , tegangan tone control bisa diambilkan dari power suply yang sama, tetapi jika daya yang agak besar dan tegangan kerja power amplifiernya lebih besar dari tegangan kerja tone control maka perlu power suply atau regulator tersendiri untuk tone controlnya. Sebagai contoh power amplifier memakai tegangan 35 volt, sedangkan tegangan kerja tone control 12 volt maka dapat ditambahkan IC 7812 sehingga didapat tegangan stabil 12 volt untuk mensuply tone control.

Penyambungan output tone control.

Terminal out put tone control disambungkan dengan input power amplifier. Jika memungkinkan tempelkan PCB tone control dengan PCB power, atau usakan kabel sambungan sependek mungkin. Hal ini dimaksudkan untuk mengurangi efek dengung setelah amplifier jadi. Jika antara tone control dan power sama-sama mono atau stereo itu sudah jelas tinggal menyambungkannya. Tapi jika tidak sama, misalnya tone controlnya mono sedangkan powernya stereo, maka output yang mono bisa dipasang resistor 2k2 dua buah yang dicabangkan lalu masuk ke input power. Nilai R tidak mutlak dan bisa disesuaikan dengan kebutuhan.

Penyambungan input.

Titik input tone control disambungkan ke soket RCA jika tidak ada rangkaian tambahan. Tapi jika ada tambahan misalnya galaksi atau yang lain, maka input tone control disambungkan ke output rangkaian sebelumnya.

Pemasangan pada box.

Jika lubang tempat potensio jaraknya sesuai dengan tata letak potensio meter di PCB maka bisa langsung dimasukkan dan tanpa menggunakan kabel, tapi jika tidak sesuai dan harus menggunakan kabel maka pakailah kabel skerm dan diusahakan jangan terlalu panjang. Posisikan PCB sekitar dua centimeter diatas dasar box dan jika memungkinkan letakkan agak jauh dari trafo. Setelah terpasang, antar body potensiometer disambung dengan kabel dan digroundkan pada body box. Hal tersebut dimaksudkan agar tidak terlalu menimbulkan dengung yang merupakan hal klasik pada ampli rakitan.

Demikianlah postingan yang bisa Maswar Servis bagi pada kesempatan ini, semoga bermanfaat. Amiin

Wassalam.

KTP elektronik atau e-KTP tidak boleh difotokopy ?

Apakah e-KTP atau KTP elektronik tidak boleh difotokopy ?

Assalamu'alaikum warohmatullohi wabarokatuh.

Pengunjung yang budiman, terima kasih sekali jika anda mau membaca artikel-artikel dari Maswar Servis yang orang dari tepian hutan ini. Kali ini akan mencoba menanggapi dan memberikan opini pada sebuah perkembangan tehnolgi baru yang sepertinya juga akan menimbulkan masalah baru. Setidaknya bagi orang awam. Sebuah kebijakan pemerintah untuk menerbitkan e-KTP bagi warga. Sebagian daerah ini sudah terrealisasi dan sebagian belum.

Seiring dengan terbitnya e-KTP tersebut konon terbit juga surat edaran Mendagri yang melarang e-KTP (sering) difotokopi karena dapat memicu kerusakan pada cipnya. Jika cipnya rusak maka data-data akan tak dapat dibaca. Maswar Servis membaca pada sebuah berita di koran bahwa nantinya akan disediakan card reader untuk membaca data e-KTP tersebut yang mana setiap instansi baik pemerintah maupun swasta akan ada alat tersebut. Namun semua itu masih perlu sosialisasi dan waktu. Dan pada umumnya hal yang baru belum bisa di adaptasi oleh masyarakat maupun instansi juga. Seperti kita ketahui bersama di Indonesia ini segala urusan administrasi membutuhkan fotokopi KTP. Bakalan kacau deh urusannya jika sudah begitu.

Pada postingan kali ini Maswar Servis tidak akan memprovokasi sehingga bertambah kacau, tapi akan menyampaikan sebuah pendapat yang mungkin bisa dijadikan salah satu pilihan atau alternatif untuk jalan tengah dari hal di atas tadi. Adapun pendapat atau masukan saya adalah jika anda sudah menerima e-KTP adalah pergilah ke tukang fotokopi yang disitu juga melayani laminating atau press mika. Lalu mintalah agar e-KTP anda difotokopi menggunakan kertas yang lebih tebal, lalu minta dipotong sesuai ukuran KTPnya dan langsung dilaminating atau pres mika. Jika sudah, nantinya jika membutuhkan fotokopy tidak perlu memfotokopy yang asli, tapi cukup memfotokopy ulang yang sudah dilaminating tadi. Beres khan ?

Demikian sebuah postingan singkat yang mungkin bisa disarankan kepada anggota keluarga atau tetangga mengalami masalah dengan sebuah kebijakan baru mengenai e-KTP atau KTP elektronik, semoga bermanfaat.

Wassalam.

Cara servis magic jar atau magic com yang nasinya cepat basi.

Cara servis magic jar tau magic com yang nasinya cepat basi.

Assalamu alaikum warohmatullohi wabaroatuh.

Salam bahagia pengunjung sekalian, pada kesempatan ini Maswar Servis akan mengulas tentang salah satu kerusakan pada magic jar atau alat penghangat nasi. Banyak keluhan di kalangan pemilik magic jar ataupun magic com bahwa nasinya cepat basi dan berair. Kalau sudah begini, tukang servis adalah tempat mengadu.Padahal ini tak ada dalam pelajaran sekolah maupun di tempat kursus. Maka hanya modal keberanian mencobalah pada saat pertama kali mendapat job untuk menangani kerusakan pada magic jar atau penghangat nasi. Keluhan pemiliknya nasi panas tetapi cepat basi. Setelah sering menangani kerusakan seperti ini akhirnya dapat menarik sebuah kesimpulan bahwa hal ini karena elemen atas yang ada pada tutup mati atau putus. Maswar Servis akan berbagi pengalaman untuk menangani kerusakan seperti ini agar tidak membongkar sana sini ternyata sia-sia dan membuang waktu saja.

Inilah langkah-langkah yang perlu dilakukan :

1. Buka penutup engsel belakang yang mengaitkan body dengan tutup.

2. Gunakan pengait dan tariklah keluar sambungan yang ada di dekat lubang yang sudah terbuka. Ada dua sambungan/kelompok.

3. Pisahkan kabel pada salah satu kelompok, sehingga kabelnya tidak menyatu lagi.

4. Ukur dengan AVO meter, salah satu colok selipkan pada penjepit kabel hingga menyentuh logamnya, dan colok yang lain tempelkan pada kabel-kabel elemen yang telah dipisah tadi. Oh ya, hampir lupa, posikan AVO meter pada skala ohm. Berdasarkan pengalaman, kebanyakan pada saat diukur elemen atas, jarum tidak bergerak yang artinya elemen rusak. maka harus dilakukan penggantian. Jika elemen atas sudah disediakan , lanjutkan langkah berikutnya.

5. Tariklah bagian dalam tutup bagian bawah , lalu lepas bagian di atasnya tempat di mana elemen menempel.

6. Setelah dapat kita lihat elemennya, lepaskan kabelnya dari penjepitnya dan lepas perekatnya dari plat aluminium tempat elemen menempel, dan bersihkan sisa-sisa perekatnya.

7. Pasang elemen baru pada tempatnya dan jepit kembali kabel pada tempat semula.

CATATAN: Buka sedikit demi sedikit kertasnya jangan langsung dibuka semuanya, karena jika salah posisi dan terlanjur menempel sulit untuk dibenahi.

8. Setelah elemen yang baru terpasang, posisikan seperti semula. Maka pekerjaan telah selesai. Prinsip kerja elemen tutup magic jar atau magic com.

Baiklah sedikit kita bahas tentang fungsi dan prinsip kerja dari elemen tutup atas. Saat nasi dihangatkan, maka ada penguapan dan titik-titik air terkumpul pada bagian di atasnya. Elemen atas yang mendapat aliran listrik akan mengubahnya menjadi panas, dan mampu mengeringkan titik-titik air tersebut dan jika elemen atas tidak berfungsi, maka titik-titik air akan mengumpul dan menetes kembali ke nasi, dan inilah yang menyebabkan nasi cepat basi dan berair.

Itulah sedikit yang bisa Maswar Servis bagi pada postingan ini.

Wassalam.

Wassalam.

Praktek merakit adaptor 1 ampere paling sederhana.

Praktek merakit adaptor 1 ampere paling sederhana.

Assalamu'alaikum warohmatullohi wabarokatuh.

Semoga kebahagiaan senantiasa menyertai anda. Sudah tak terhitung lagi artikel yang menuliskan tentang adaptor. Tapi siapa tahu masih ada yang mau membaca pembahasan yang sederhana bagi yang yang sudah paham, dan tetap saja membingungkan bagi yang belum mengerti, maka dari itulah Maswar Servis mencoba menulis dengan bahasa yang sederhana dan selalu membuka layanan konsultasi lewat sms di no 085784292734 , jarang lho yang mau mencantumkan no handphone di blog, padahal kan tak semua pengunjung itu blogger yang bisa bertanya langsung di blog kita sehingga hanya menjadi media komunikasi antar blogger saja sedangkan bagi pengunjung lain hanya bisa menerima tanpa bisa ikut berinteraksi dengan penulisnya. Untuk itu Maswar Servis dengan segala keterbatasan mencoba untuk bisa berkomunikasi dengan para pengunjung yang bukan blogger. Untuk yang merasa tertarik, sering-seringlah mengunjungi blog Maswar Servis di http://cahsluwur.blogspot.com untuk dapatkan update terbaru.

Baiklah pengunjung yang budiman, kita lanjutkan materi praktikum untuk kali ini. Terlebih dahulu persiapkan alat-alat kerja seperti solder, timah atau tenol, tang potong, tang lancip atau tang cucut, pinset dan sebagainya. AVO meter juga sangat diperlukan praktikum ini. Adapun komponen atau bahan yang harus dipersiapkan antara lain: kabel ac atau ac cord, saklar untuk ON/OFF, trafo 1 ampere yang nol (bukan CT), dioda IN 4001 atau IN 4002 , elco 2200 uF/ 25 V, dan kabel serabut kecil secukupnya, setidaknya ada dua warna dan salah satunya warna merah.

Langkah-langkah praktek:

1. Panaskan solder.

2. Ukur semua komponen dan pastikan semua bagus.

3. Bersihkan kaki-kakikomponen dan tap trafo dengan kertas gosok, agar jika disolder dapat melekat dengan baik.

4. Jika menggunakan box atau wadah, pasangkan transformator dan saklar pada temptnya.

5. Sambunkan ac cord ke trafo dengan menyolder ujung kabelnya ke tep trafo, salah satu langsung ke tap nol dan satu lagi melalui sebuah saklar ke tap trafo 220 volt.

6. Tancapkan jek atau ac cord ke stop kontak PLN, ukur tegangan tegangan pada bagian sekunder atau tegangan outputnya dengan AVO meter pada skala 50 volt AC. Jika tegangan keluar sesuai dengan tulisannya, maka lanjutkan langkah berikutnya.

7. Sambungkan kaki anoda dari dioda pada tap travo sesuai tegangan output yang diinginkan.

8. Pasangkan elco, kaki negatif (-) pada nol sekunder trafo, dan kaki positif (+) pada katoda dari dioda.

9. Sambunglah dengan kabel serabut panjang secukupnya. Warna merah pada kaki + elco dan warna lain pada kaki - elco.

10. Ukurlah ujung kedua kabel dengan AVO meter pada skala 50 volt DC. Colok merah pada kabel merah dan colok hitam pada kabel yang lain. Tancapkan ac cord ke stop kontak. Jika tidak ada kesalahan maka akan ada tegangan sama atau sedikit di atas tegangan ac sekunder yang dipilih.

Itu artinya proses pembuatan adaptor 1 ampere paling sederhana dengan penyearahan setengah gelombang sudah selesai, bila dibutuhkan bisa dipasang jek pada ujung kabel outputnya, dan sudah bisa digunakan untuk mensuply peralatan elektronik terutama yang non audio.

Selamat mencoba, semoga berhasil.

Artikel terbaru saya baca disini.

Wassalam.
